地磁式车位引导系统
系统通过安装在每个车位的无线地磁探测器，实时获取停车场的各个车位的车辆信息。判断到有车停泊在该车位，探测器立即发送无线信号到地磁数据中继器。地磁数据中继器按照一定规则将数据压缩编码后反馈给集中控制器，由集中控制器完成数据处理。
集中控制器将处理后的车位数据发送到停车场各个车位引导屏进行空车位信息的显示，从而实现引导车辆进入空余车位的功能。系统同时将数据传送给计算机，由计算机将数据存放到数据库服务器，用户可通过计算机终端查询停车场的实时车位信息及车场的年、月、日统计数据。
采用户外地磁车位引导系统的优势
地磁式车位探测器区别于超声波车位探测器，是通过感知周围环境磁场来判定是否有车。采用高精传感器及先进的识别算法，车位状态识别准确率可达98%以上。
地磁式车位探测器采用工业级设计，具有防水、防雪、防腐、抗压及抗干扰能力强的特点，具有高达IP68的防护等级，雷雨天气均可正常使用。可有效应对室外停车场恶劣的环境，保证可靠运行。
地磁式车位探测器采用无线通讯、电池供电，超低功耗设计，有效解决户外停车场施工布线、安装维护不便等问题，具有安装及维护简便，免施工布线，节约施工成本，缩减施工周期等优点；
完全工业级设计，系统可靠性高，环境适应性强；各种设备采用低功耗设计、可长时间停电工作，保证数据采集的准确性和连续性。
整个地磁车位引导系统可与我公司提供的地下车位引导系统完全兼容使用，满足地面、地下混合停车场的车位引导系统。
采用工业化设计，满足各种施工环境，安装调试方便。
五、设备清单及参数

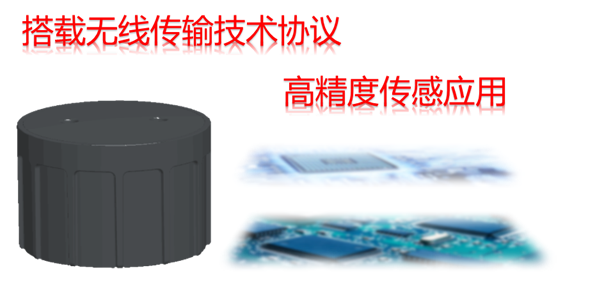

1. 地磁式车位探测器
地磁式车位探测器是户外车位引导系统中的重要组成部分。传统的基于超声波的车位探测器，无法使用在户外环境，尤其是多雨雪的环境。地磁式车位探测器，基于地磁传感技术，探测准确率高达98%以上。具有抗压能力和高达IP68 的防护等级，埋入车位中间，具有防水、防雪、防腐、抗压及抗干扰能力强的特点，有效应对户外环境，各种天气条件下均可正常使用。
先进的算法及抗干扰设计，探测准确率高；
直接埋入车位正中央位置，免布线，施工难度低；
探测器尺寸小，对车位地面破坏小；
高强度外壳设计，抗压、防腐，使用寿命长；
采用高达IP68 的防护设计，防水、防雪，各种天气情况下均可正常使用；
技术参数
产品型号： WBP- T01M 工作电压： 2.5～3.3V（内置电池）
规格尺寸： Φ98 * 59 mm 电池容量： 9000mAh
外壳材料： 黑色PC+ABS 平均电流： <50uA
防护等级： IP68 电池寿命： 可工作5 年以上
净重： 260g 通讯方式： RF470MHz @ 100kbps
安装位置： 车位中间合适位置通讯距离： ≤100m
工作温度： -20 ~ +65℃ 探测准确率： >98%
地磁式探测器的安装
探测器安装示意图及安装要求见下图说明：

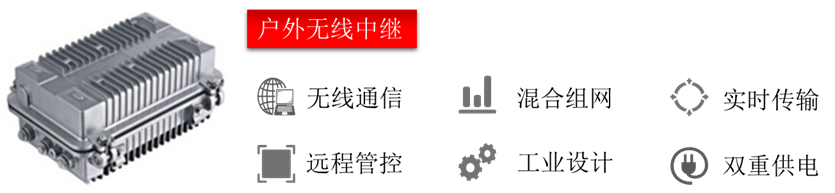

2. 地磁数据中继器
地磁数据中继器通过CAN 总线方式，实时汇集其区域内所有地磁车位检测器的状态信息，并将所有车位状态信息上传至集中控制器。
外观简洁大气；
防尘、防水设计，防护等级达IP65，适应户外需求；
采用就近取电方式，与探测器之前无线通信，减少施工布线；
采用国际先进进口的32 位ARM 处理器，全工业级设计，保证产品的稳定可靠；
无线通讯距离远，可控制的探测器数目多，系统组网能力强。
技术参数
产品型号： WBP- K02MS 工作温度： -20 ~ +65℃
外壳材料： 冷钢烤漆工作电压： AC 220V
安装高度： 2.2 ~ 2.5 米功耗： <2W
防护等级： IP65 通讯方式：
1 路RF470MHz
1 路CAN
1 路RS485
设备容量： 探测器：60（视现场距离而定） 通讯距离：
RF470MHz≤100m
CAN≤1000m
RS485：≤300m
地磁数据中继器的安装
第一步：做好立柱基础，并立3 米高的立柱（建议立柱直径在DN100 以上）；
第二步：用抱箍将地磁数据中继器安装底板牢牢固定在立柱离地面的2.2-2.5 米处，再将配套的吸盘天线安装在合适位置；
第三步：固定好地磁数据中继器，并将预留的线敷设到地磁数据中继器内，做好进线处密封锁紧措施。如果进线处线径过小，宜采用电工胶布包多几层，让进线锁母锁紧为止，；
第四步：将地磁数据中继器箱体防水胶条整理好放回箱体槽内，关闭锁紧箱体，以防漏水。

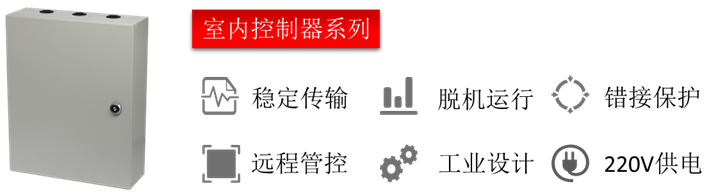

3. 节点控制器
节点控制器汇总该区域下所有车位信息，并将有关汇总信息编码传到集中控制器，我们建议每一个节点控制器连接控制25 个地磁数据中继器。
节点控制器用于连接区域控制器和集中控制器，采用独特CAN 总线通讯机制，保证长距离通讯数据的可靠性。
1) 采用国际先进的32 位ARM 处理器，全工业级设计，保证产品的稳定可靠；
2) 整个系统控制器均能够远程升级，方便系统维护和升级，时刻满足用户需求；
3) 采用CAN 总线工业级通讯设计，信号通讯稳定、可靠，传输距离可达1 千米；
4) 设备具有短路、过压、过载保护功能，防止由于施工中接线错误造成对相关设备的电气损伤；
5) 整体采用工业化设计，经过严格的静电、雷击及浪涌、群脉冲等测试，有效保证设备可靠使用；
6) 可对区域控制进行分组管理，实现网络通讯的优化管理，实现数据转换、数据分组处理等功能。
技术参数
产品型号： WBP-K02N 工作温度： -20 ~ +65℃
规格尺寸： 300*150*360mm 工作电压： AC 110～240V
防护等级： IP65 通讯方式： 2 路CAN
外壳材料： 冷钢烤漆通讯距离： ≤1000m（RVSP 1.0*2）
节点容量： 25 个功耗： ≤2W
4. 集中控制器
集中控制器是整个系统的核心，是整个智能车位引导系统的采集与控制中心，通过对车位引导屏实时数据的更新，实现对车辆的引导功能。一个集中控制器**多可以控制25 个节点控制器。
集中控制器与上位机通信采用以太网通信；
集中控制器采用国际先进进口的32 位ARM 处理器，全工业级设计，保证产品的稳定可靠，整个系统控制器均能够远程升级，时刻满足用户需求；
整体采用工业化设计，经过严格的静电、雷击及浪涌、群脉冲等测试，有效保证设备可靠使用；
设备具有短路、反接、错接保护设计，防止由于施工中接线错误导致的短路、反接、错接等情况造成对相关设备的电气损伤；
电源采用工业级设计，具有短路、过负载、过压保护；
自动扫描下挂探测器、显示屏等终端设备，具有设备故障自动报警功能提示；
管理分区256 个(支持256 种关联方法)；
分区信息不受探测器、显示屏安装的物理位置影响，可对旗下的探测器和显示屏进行关联；
关联信息下载后，自动保存关联信息，脱离计算机独立正确运行。
技术参数
产品型号： WBP-K02M 工作温度： -20 ~ +65℃
规格尺寸： 300*150*360mm 工作电压： AC 110～240V
净重3.2Kg 功耗： ≤2W
外壳材料： 冷钢烤漆通讯方式：
1 路10/100BaseT 以太网
1 路CAN
节点容量： 25 个通讯距离：
CAN：≤1000m
以太网：100m（超5 类网线））
集中控制器的安装
集中控制器安装方案同地磁数据中继器，同样采用立柱安装。建议安装高度2 米及以上。
5. 室外车位引导屏
停车场内部重要的岔道口安装车位引导显示屏，引导屏由高亮度LED 模组、驱动单元、支架等部分组成。它接收集中控制器的输出信息，用数字、箭头等形式显示该区域的空车位数，引导车主快速找到的空车位，保证停车场的畅通和车位充分利用。
外观简洁大气；
防尘设计，不易变色；
绿色指示清晰可辨；
有机玻璃面板、外壳采用冷钢烤漆；
低功耗设计，具有短路、过载、过流、过压保护；
采用工业化设计，经过严格的静电、雷击及浪涌、群脉冲等测试，有效保证设备可靠使用；
灯珠发光强度达到1600mcd，可视距离大于50m，可视角度广；
多方向显示内容支持，满足各种十字交叉路口使用。
技术参数
型号： WBP-OA3N-1（单向） 工作温度： -20℃ ~ +65℃
外观材质： 冷钢烤漆+有机玻璃面板工作电压： AC 110～240V
防护等级： IP65 功耗： ≤10W（单向）
光源： 绿LED 灯珠通讯方式： RS485
尺寸: 可根据客户需求定制通讯距离： 300m
